TK-Z80についての質問
7セグメントLED表示で使用しているDMAのタイミングについて教えてください。
どうすれば7セグメントLEDに任意のデータを表示できますか。
モニタープログラムのキー入力はどうなっていますか。
モニタープログラムのワークエリア（RAM）の割り付けはどうなっていますか。
アセンブルからプログラムの実行までの手順を教えてください。
Z-Vison Windowsを接続する場合はどのように設定しますか。
Z-VisionやRM-80でトレース中に割り込み信号を入れても
割り込みプログラムに処理が移りません。なぜですか。
キットを購入したのですが，部品表と違う型番の部品が入っています。
7セグメントLED表示で使用している
DMAのタイミングについて教えてください。

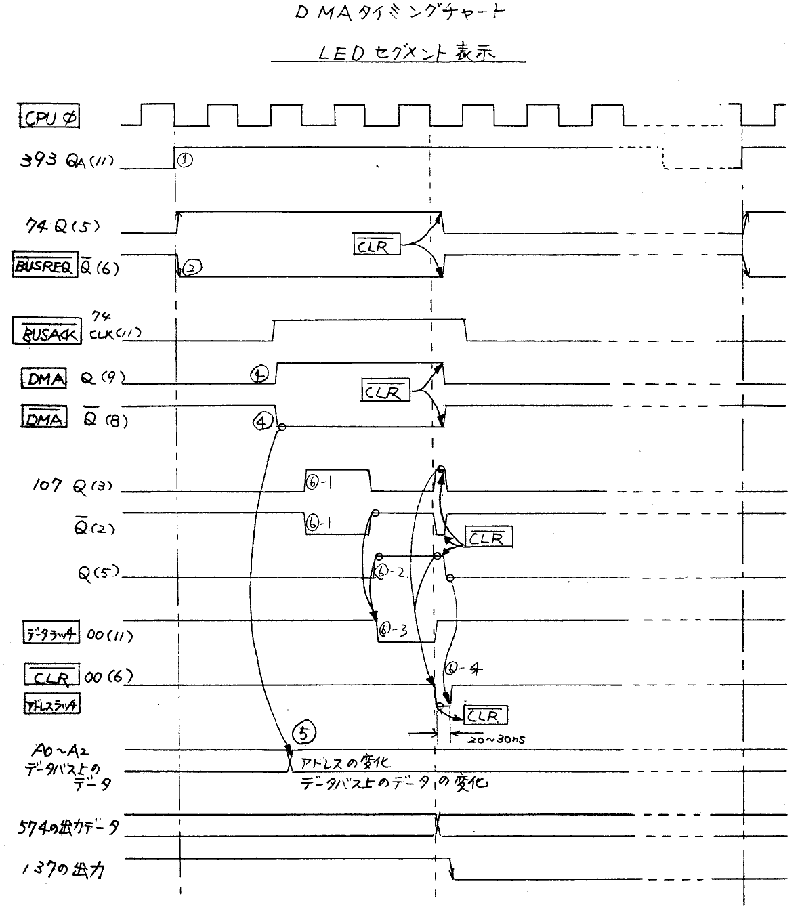

DMAのタイミングチャートと回路図を見ながら以下の説明をお読みください。
- U11（74HC08）からCPUシステムクロックと同じクロックがU4（74HC4040）とU14（74HC393）で13段分周され，U14のQAから600Hzのクロックが出力されています。
- U14のQA（11番ピン）のクロックの立ち上がりに同期してU13（74HC74）のQ（6番ピン）からCPUへBUSREQ信号が出力されます。
- CPUはBUSREQ信号を検知すると，BUSACK信号をLowにし，データバスとアドレスバスをハイインピーダンス状態にします。
- BUSACK信号はU21（74HC00）で反転され，それを受けたU3（74HC74）はQ（9番ピン）からDMA信号，Q（8番ピン）からDMA信号を出力します。
- DMA信号はDMAアドレス生成部で使用されます。まずU14（74HC393）のクロックに入力されますが，仮に前の状態がQCQBQA＝111とすると，このクロックの立ち下がりでQCQBQA＝000となります。この値は次のU13（74HC367）によって，A15A2A1A0＝1000となり，その他のアドレスは（3）によりハイインピーダンス状態なので10Kオームのプルアップ抵抗が効いてHiの状態になっており，生成されるアドレスはFFF8hとなります。このアドレスとMREQ，RDにより，データバス上にはFFF8h番地の内容が乗っています。
- DMA信号はU6（74HC107）とU21（74HC00）で構成される同期式カウンタの入力として使用され，データラッチ，アドレスラッチ（CLRと兼用）信号を出力します。同期式カウンタ部分を見ていくと，DMA信号はまず１段目の74HC107のJK端子に入りクロックに同期してQ（３番ピン）がHigh，Q（２番ピン）がLowになります（6−1）。Ｑ（３番ピン）＝High信号は，２段目の74HC107のJK端子に入り，次のクロックに同期してＱ（５番ピン）がHighになります（6−2）。このとき，1段目のHC107の出力はＱ，Qとも反転します。Q（２番ピン）とＱ（５番ピン）を受けてＵ２１（74HC00）からデータラッチ信号Lowが出力され（6−3），Ｕ２０（74HC574）からデータバス上のFFF８h番地のデータがLEDへ出力されます。そして次のクロックで，Ｑ（３番ピン）とＱ（５番ピン）は共にHighとなり，CLR信号が出力されます（6−4）。CLR信号はタイミングチャートを見るとわかるように，いくつかの信号をクリアしますが，同時にU１６（74HC137）の入力でアドレスラッチとしても使用しています。U１６（74HC137）のデコーダ入力（ABC端子）は，U14（74HC393）で出力された下位３ビットアドレスと同じもので，出力はU17（TD62384）を介してLED２，３の桁選択に用いられます。いま，U１４（74HC393）はＱAＱBＱC＝000なので，U１６（74HC137）の15番ピンがLowになり，LED２の最左端の桁がアクティブになります。
以上 （1）〜（6）の一連の操作で７セグメントLED１桁を表示し，（1）〜（6）を８回繰り返すことにより全桁を表示することができます。
［先頭に戻る］
どうすれば7セグメントLEDに任意のデータを表示できますか。
TK-Z80はDMAによりFFF8h〜FFFFh番地のメモリーの内容を自動的に表示します。それで，任意のデータを表示するにはこのアドレスにデータをセットすればよいことになります。各桁とアドレスの関係は次のようになっています。
| 左 |
|
|
|
|
|
|
右 |
| FFF8h |
FFF9h |
FFFAh |
FFFBh |
FFFCh |
FFFDh |
FFFEh |
FFFFh |
各アドレスにはセグメントデータをセットすることになります。セグメントとデータビットの関係は次のとおりで，光らせたいセグメントに相当するデータビットに1をセットします。
| bit7 |
bit6 |
bit5 |
bit4 |
bit3 |
bit2 |
bit1 |
bit0 |
| d．p． |
g |
f |
e |
d |
c |
b |
a |
なお，参考としてプログラム設計時に作成したモニターの表示プログラムのフローチャートをダウンロードすることができます。
［先頭に戻る］
モニタープログラムのキー入力はどうなっていますか。

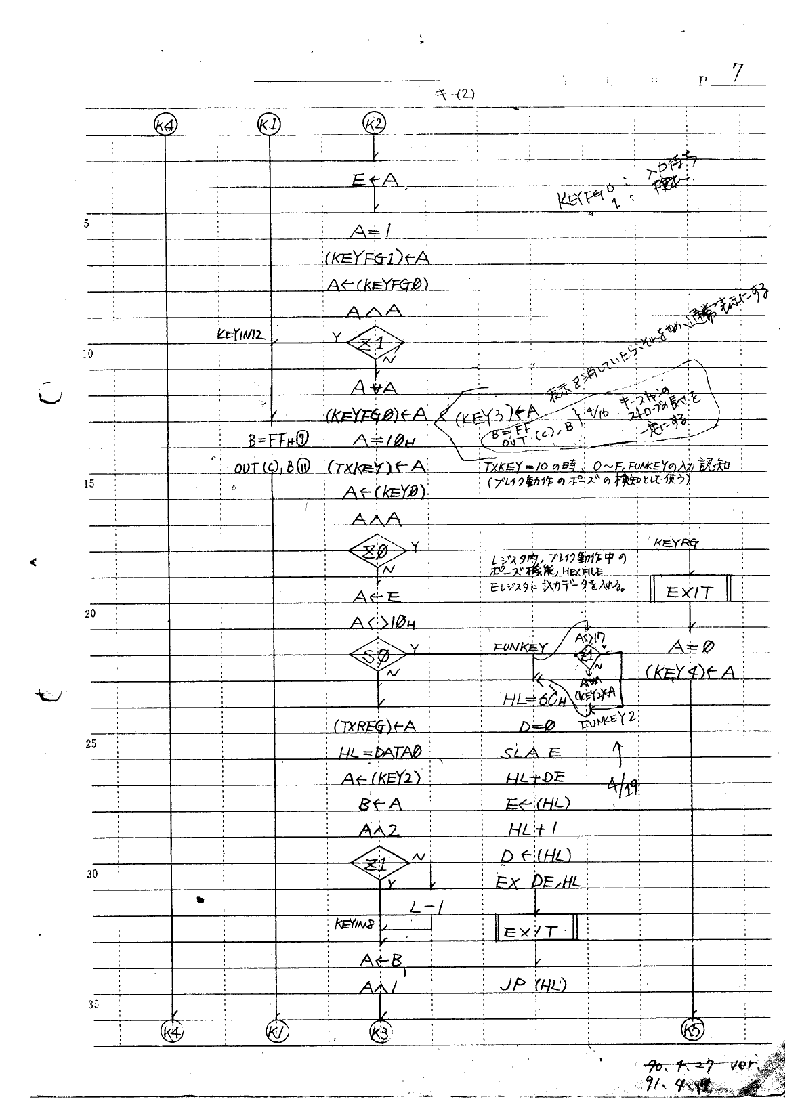

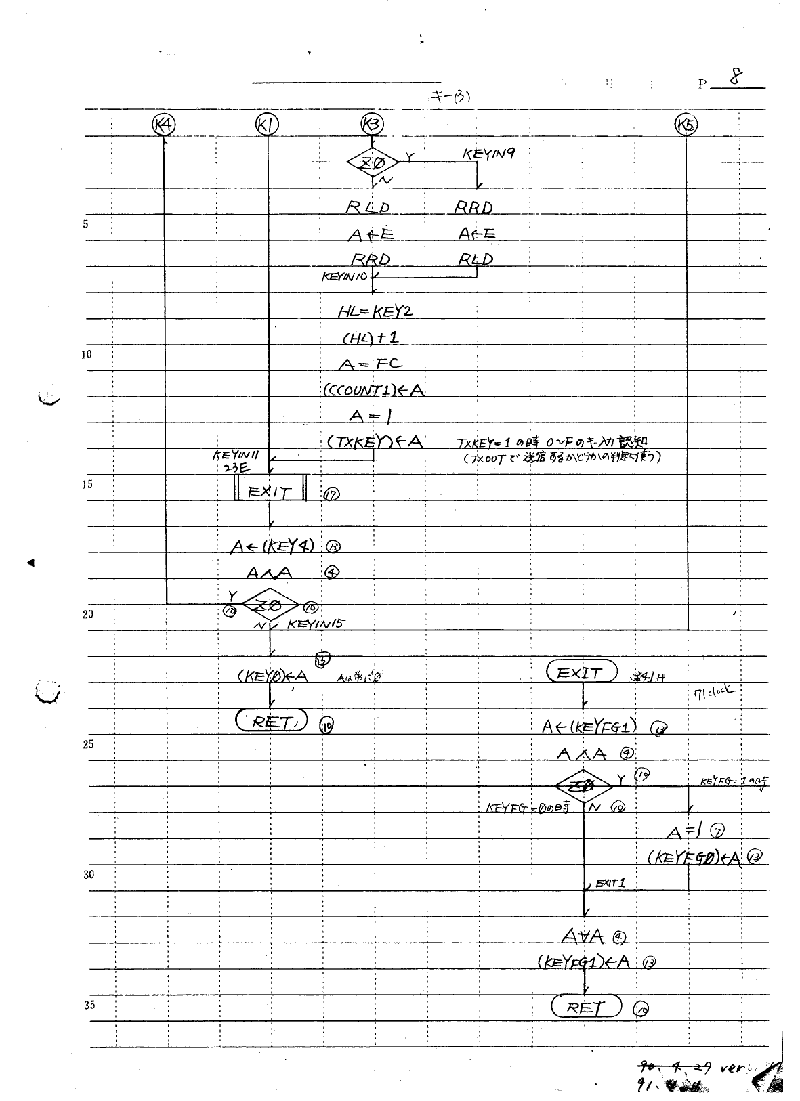

プログラム設計時のフローチャートをダウンロードしてください。詳細はこのフローチャートに記されています。（全3ページ。1ページ，2ページ，3ページ）
［先頭に戻る］
モニタープログラムのワークエリア（RAM）の
割り付けはどうなっていますか。

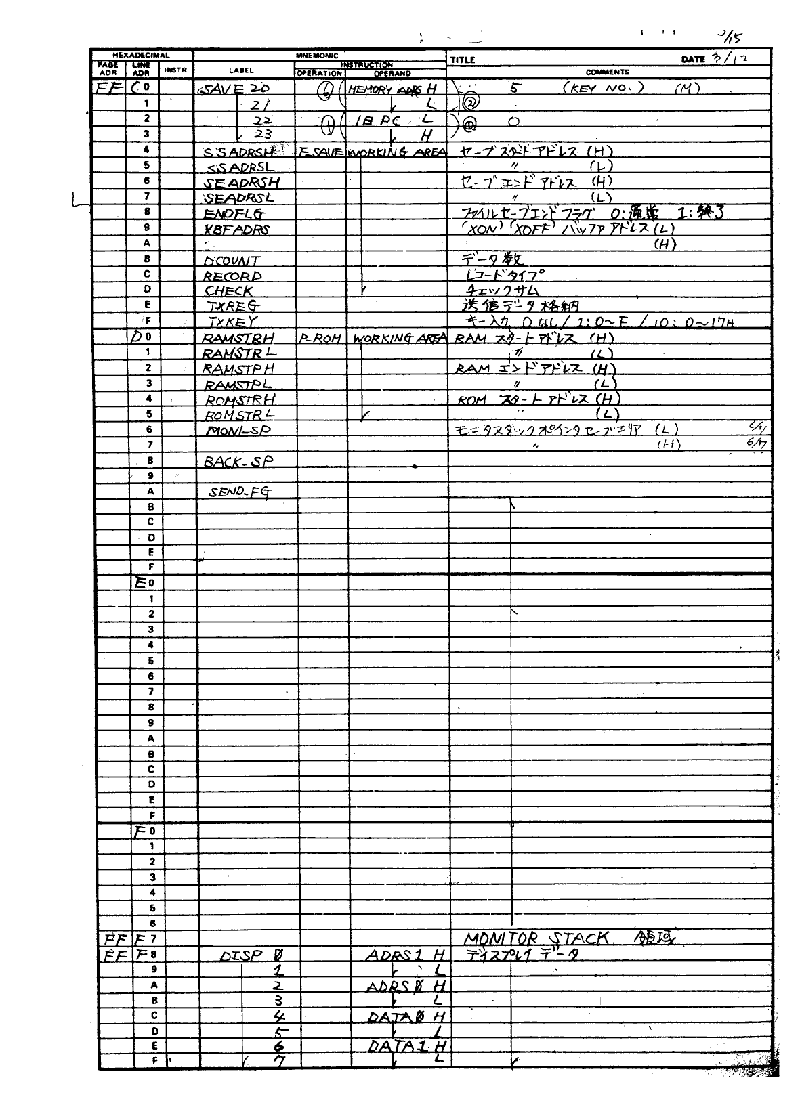

メモリーマップをダウンロードしてください。（全2ページ。1ページ，2ページ）
［先頭に戻る］
アセンブルからプログラムの実行までの手順を教えてください。
アセンブラにXA80（システムロード社）を利用した場合の手順についての資料を下記からダウンロードしてください（Xa80.pdf）。他のアセンブラの場合でも参考になると思います。
［先頭に戻る］
Z-Vison Windowsを接続する場合はどのように設定しますか
Z-Vision WindowsをTK-Z80で使用するときの設定方法については，次の資料をダウンロードしてください（zvr.pdf）。
［先頭に戻る］
Z-VisionやRM-80でトレース中に割り込み信号を入れても
割り込みプログラムに処理が移りません。なぜですか。
Z-VisionやRM-80のトレースは，次に実行する命令の，さらに次に実行する命令を‘INT30H’に置き換えることで，1命令実行したあとでデバッガに処理を移しています。例として次のプログラムをトレースする場合を考えます。
| LD |
A，30h |
；（1）ここまでトレースしてきた |
| LD |
B，16h |
；（2）次にこの命令を実行する |
| ADD |
A，B |
；（3） |
（1）で止まっているときに割り込み信号を入れると，リモートデバッガ内はDIになっているので割り込みは一時保留になります。リモートデバッガからトレースでアプリケーションに処理が移るときに，これまでアプリケーションでEIであればEIに戻すので，それ以降，割り込みを受け付けることになります。つまり，（2）の命令を実行する前に割り込みを受け付けます。
さて，（1）で止まっているときに割り込み信号を入れ，そしてトレースを行うと，（3）を‘INT30H’に置き換えてからアプリケーションに処理を移すので，割り込み処理と（2）の命令を実行してからデバッガに処理が移ります。というわけで，トレースでは割り込みプログラムに処理を移すことができません。
対応策は，割り込みプログラムのデバッグは，割り込みプログラムの先頭にブレークをはって一度ブレークをかけてからトレースすることで行います。
［先頭に戻る］
キットを購入したのですが，
部品表と違う型番の部品が入っています。
特にICのパッケージに記されている型番と部品表の型番が違うことがあります。しかしこれは相当品を使用しているためですので，動作的には何ら問題ありません。安心してお使いください。
